Настройка ЭКГ аппарата

Настройка в разных аппаратах разная. Некоторые аппараты работают по сети, другие - через COM-порт, третьи - по USB кабелю.

Для сетевых аппаратов нужно подготовить сетевой кабель и продумать подключение к сети.

CardioCare2000

Данный аппарат работает по сети.

  1. Нужно подобрать IP адрес в сети, который никто не будет занимать. Убедиться, что пинг на этот IP адрес не проходит. Например, если все аппараты в сети занимают IP адреса с 1 по 150, можно попробовать взять 240. Или если адреса с 100 по 255 заняты, можно попробовать взять 10 (192.168.1.10).
    • Если установка проходит в ЦРБ, есть высокая вероятность того, что сеть обслуживается ТОО "Синтегра" (Караганда), в этом случае необходимо написать от имени ЦРБ заявку на почту noc@callbox.biz:
      • тема письма: "Заявка от <Название ЦРБ>"
      • текст: "Просим привязать <нужный IP адрес> за следующим аппаратом: <нужный MAC-адрес ЭКГ аппарата>
      • Если требуется срочное исполнение заявки, можно набрать технического директора Никиту по номеру +77773212756
    • Если установка проходит в ВА, есть высокая вероятность того, что можно зайти на администратор панель роутера по адресу 192.168.0.1 с логином admin и паролем admin для последующей настройки роутера (выдача аппарату статического IP)
  2. Определить маску сети и шлюз.
  3. Включить ЭКГ аппарат, нажать кнопку меню.

alt

  1. С помощью кнопок стрелки "вправо" и "влево" перейти в меню в пункт SYStem settings, нажать кнопку меню.

alt

  1. Внутри настроек перейти к пункту IP и прописать туда IP адрес из п.1 (стрелка "влево" работает как удаление, стрелка "вправо" работает как "." - точка), нажать кнопку меню.

alt

  1. Перейти к пункту MASK и прописать туда маску из п.2 (обычно 255.255.255.0), нажать кнопку меню.

alt

  1. Перейти к пункту GATeway и прописать туда шлюз из п.2 (что-то вроде 192.168.1.1), нажать кнопку меню.

alt

  1. Перезагрузить аппарат.
  2. Подсоединить сетевой шнур к аппарату и сети.
  3. Убедиться, что IP адрес аппарата пингуется с компьютера. Если драйвер запушен на аппарате будет отображаться Remote Servise Monitoring.

Cardio7

Данный аппарат работает по сети.

  1. Нужно подобрать IP адрес в сети, который никто не будет занимать. Убедиться, что пинг на этот IP адрес не проходит. Например, если все аппараты в сети занимают IP адреса с 1 по 150, можно попробовать взять 240. Или если адреса с 100 по 255 заняты, можно попробовать взять 10 (192.168.1.10).
  2. Определить маску сети и шлюз.
  3. Включить ЭКГ аппарат, нажать кнопку меню.
  4. С помощью кнопок стрелки "вправо" и "влево" перейти в меню в пункт SYStem settings, нажать кнопку меню.
  5. Внутри настроек перейти к пункту IP и прописать туда IP адрес из п.1 (стрелка "влево" работает как удаление, стрелка "вправо". работает как "." - точка), нажать кнопку меню.
  6. Перейти к пункту MASK и прописать туда маску из п.2 (обычно 255.255.255.0), нажать кнопку меню.
  7. Перейти к пункту GATeway и прописать туда шлюз из п.2 (что-то вроде 192.168.1.1), нажать кнопку меню.
  8. Перезагрузить аппарат.
  9. Подсоединить сетевой шнур к аппарату и сети.
  10. Убедиться, что IP адрес аппарата пингуется с компьютера.

ЭК12Т-01-РД

Для работы данного аппарата необходим переходник COM-USB. Данный переходник будет передан Вам службой поддержки SmartECG по запросу. После получения кабеля-переходника, необходимо сделать следующее:

  1. Подключить аппарат кабелем к компьютеру.
  2. Установить драйвер для кабеля
  3. В случае использования электрокардиографа ЭК-12Т-01-РД модели с черно-белым экраном диагональю 41 мм, после подключения к ПК необходимо выставить на аппарате опцию режима “Компьютерный ЭК”.

Информация для самостоятельной пайки кабеля. Необходима следующая распиновка на соединении кабеля с портом: 1-1 2-3 3-2 4-4 5-5 6-6 7-7 8-8

Для черно-белого аппарата порты мама-папа, для цветного - мама-мама.

Аксион

Для работы данного аппарата необходим шнур USB(A)-USB(B) (стандартный шнур для принтеров). Данный шнур будет передан Вам службой поддержки SmartECG по запросу, либо вы можете самостоятельно его прибрести в любом магазине (кабель аналогичен стандартным от принтера). После получения кабеля-переходника, необходимо сделать следующее:

  1. Подключить аппарат кабелем к компьютеру.
  2. Установить драйвер для кабеля 64bit

КардиоСкрин

Данный аппарат работает через USB кабель.

BTL-08

Для работы данного аппарата необходим переходник RS232-USB. Данный переходник будет передан Вам службой поддержки SmartECG по запросу, либо вы можете самостоятельно приобрести его в магазине электроники. После получения кабеля-переходника, необходимо сделать следующее:

  1. Распаковать btl08key.zip например в C:\Users\MyUser\Desktop\btl08key
  2. Пуск/Выполнить/cmd
  3. cd C:\Users\MyUser\Desktop\btl08key
  4. bin\btl08key Если на компьютере один последовательный порт, то он начнёт обрабатываться. Если несколько - выведется список портов. Тогда надо запустить bin\btl08key --port COM1 (для примера). Предполагается, что аппарат подключен, драйверы для серийного устройства установлены и тд.
  5. Должен появиться текстовый вывод, с числом обработанных пакетов.
  6. Вставить заглушку. Сразу же должен распечататься ключ.
  7. Опционально: можно запустить bin\btl08key --port COM1 --key 0011223344556677 это запустит GUI с декодированным сигналом с аппарата.

EDAN

Для настройки аппарата EDAN, необходимо выполнить следующие действия:

  1. Настроить печать на формат 12х1.

alt

  1. Настроить автопередачу файла без печати ленты.

alt

  1. а) Если используется кабель, подключенный к роутеру, то необходимо прописать IP-адрес ноутбука/компьютера и шлюз, как принято в сети. На ноутбуке/компьютере ничего дополнительно настраивать не нужно.
    б) Если используется кабель, подключенный напрямую к ноутбуку/компьютеру, то необходимо прописать IP-адрес ноутбука/компьютера и в шлюзе также прописать этот IP-адрес. На ноутбуке/компьютере нужно в настройках шлюза указать IP-адрес аппарата EDAN.
  2. Проверить, что аппарат пингуется.
  3. В настройках FTP указать пользователя 1234, пароль 1234. Если доступна настройка порта, то указать 21.

alt

  1. После всех настроек перезагрузить EDAN.

Инструкция настройки компьютера:

  1. В настройках антивируса или защитника настроить исключение для папки "SmartECG" (C:\Users\MyUser\Documents\SmartECG - создать, если не создана), чтобы в этой папке не производилась проверка файлов.
  2. Скопировать edan-driver.zip в папку "SmartECG". Драйвер необходимо распаковать. Драйвер EDAN устанавливается отдельно от обычных драйверов, если на компьютере будет только edan-driver, то установка обычных драйверов не требуется.
  3. Запустить файл "run.bat".
  4. При правильной настройке должны создаться дополнительные папки.
  5. В интерфейсе медсестры на smartecg.kz будет происходить поиск новых сигналов и их отображение, если они найдены.

Ucard (AR-cor 100)

  1. Установить драйвер адаптера.
  2. На аппарате войти в меню.

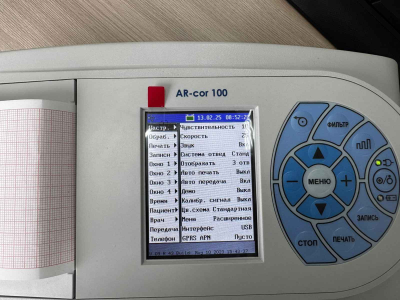

  3. В пункте "Настройки" включить "Авто передачу" и установить значение "Интерфейс" на USB.

alt

  1. В настройках драйвера SmartECG выбрать ucard и указать COM порт, на котором установлен адаптер.
